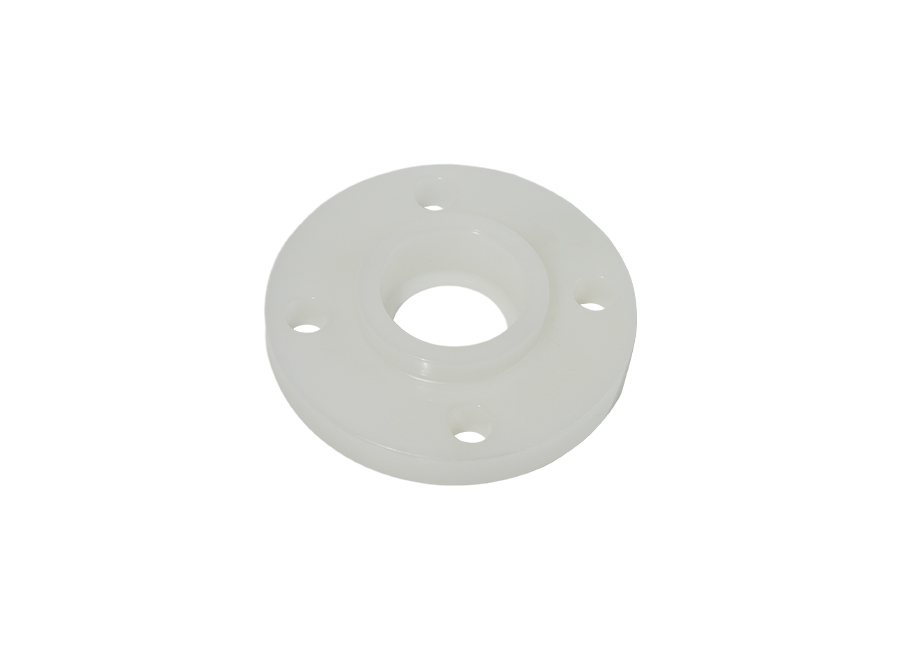

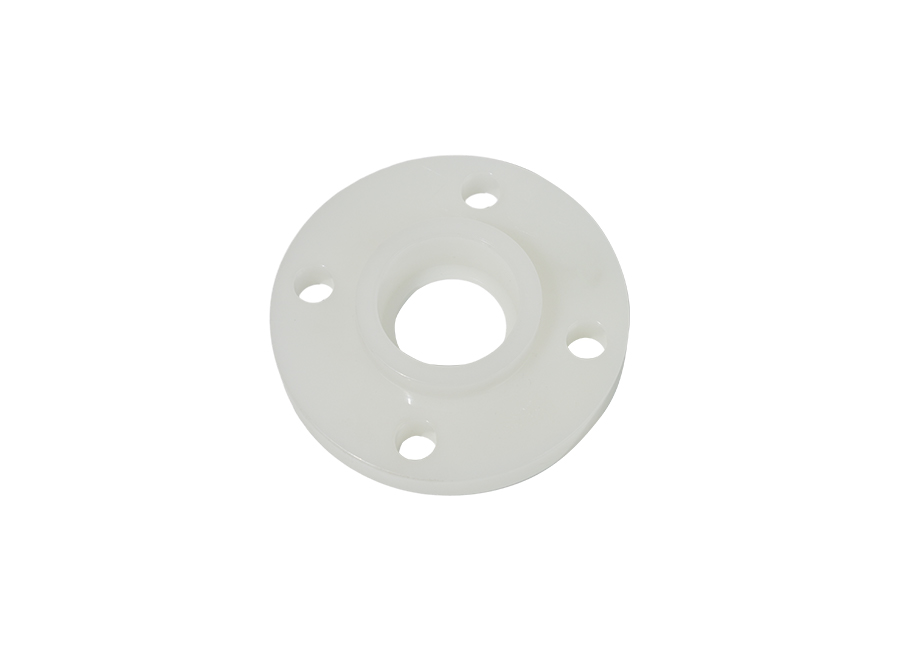

PVDF-Halsschweißflansch

Der PVDF-Halsschweißflansch ist eine Verbindungskomponente, die speziell für PVDF-Rohrleitungssysteme entwickelt wurde. Die sorgfältige Herstellung aus PVDF-Rohmaterial gewährleistet die Qualität und Haltbarkeit des Produkts. Das einzigartige Flanschhalsdesign erhöht nicht nur die Stabilität der Verbindung, sondern verbessert auch die Dichtleistung des gesamten Rohrleitungssystems und verhindert so effektiv Leckagen. Dieses Produkt bietet eine Vielzahl von Druckstufen, um den Anforderungen verschiedener Anwendungen gerecht zu werden. Ob in Umgebungen mit niedrigem oder mittlerem Druck, der PVDF-Halsschweißflansch kann stabil arbeiten und eine hervorragende Leistung zeigen. Die Verbindungsmethode ist Schweißen, was eine erstaunliche Festigkeit und Dichtigkeit der Verbindung gewährleistet. Schweißverbindungen sind nicht nur einfach zu installieren, sondern widerstehen auch effektiv der Erosion der äußeren Umgebung und gewährleisten so den langfristig stabilen Betrieb des Rohrleitungssystems.

ORDER SAMPLES

Material: PVDF
Druckwerte: 0,6 MPa, 1,0 MPa
Verbindungsmethoden: Muffe und Zapfen, Schweißen
Farbe: Weiß
Produktionsstandards: ISO 10931, DIN 8077/8078, EN 14577
Dichte: 1,17~1,79 g/cm³
Schmelzpunkt: 172°C
Umgebungstemperaturbereich für den Langzeitgebrauch: -40 bis 150 °C
Wärmeformbeständigkeitstemperatur: 112 bis 145°C

Product parameter introduction

PVDF-Halsschweißflansch

Halsschweißflansch
Nominale äußere Durchmesser De	Außendurchmesser DH	Flansch außen Durchmesser D	Bolzenlochmitte Kreis Durchmesser D1	Bolzenlochdurchmesser tun	Bolzen	Flanschdicke b	Flanschhöhe H	Dichtfläche		Flanschhals


								D2	F	N	R
32	32	120	85	14	4-M 12	16	60	68	2	46	4
40	40	140	100	18	4-M 16	18	60	78	2	62	4
50	50	150	110	18	4-M 16	18	60	88	3	70	6
63	63	165	125	18	4-M 16	20	60	102	3	86	6
75	75	185	145	18	4-M 16	22	80	122	3	104	6
90	90	200	160	18	4-M 16	24	80	138	3	118	6
110	110	220	180	18	8-M 16	24	80	158	3	140	6
125	125	220	180	18	8-M 16	24	80	158	3	140	6
140	140	250	210	18	8-M 16	26	80	188	3	168	6
160	160	285	240	22	8-M 20	28	80	212	3	195	8
180	180	285	240	22	8-M 20	28	80	212	3	195	8
200	200	340	295	22	8-M 20	34	100	268	3	246	8
225	225	340	295	22	8-M 20	34	100	368	3	246	8
250	250	395	350	22	12-M 20	38	100	320	3	298	10
280	280	395	350	22	12-M 20	38	100	320	4	298	10
315	315	445	400	22	12-M 20	42	100	370	4	350	10
355	355	505	460	22	16-M 20	46	120	430	4	400	10
400	400	565	515	26	16-M 23	50	120	482	4	456	10
450	450	615	565	26	20-M 24	50	120	530	4	502	12
500	500	670	620	26	20-M 24	52	120	585	4	559	12
560	560	730	675	30	20-M 27	54	160	635	5	610	14
630	630	780	725	30	20-M 27	58	160	685	5	680	14

PVDF-Halsschweißflansch advantages

1. Hergestellt aus PVDF-Material, zeichnet es sich durch hervorragende chemische Korrosionsbeständigkeit, hervorragende mechanische Festigkeit und gute Verarbeitbarkeit aus und gewährleistet die langfristige Stabilität und Zuverlässigkeit des Flansches.
2. Die Flanschhalskonstruktion erhöht nicht nur die Verbindungsfestigkeit zwischen Flansch und Rohr, sondern verhindert auch wirksam das Austreten von Medien und verbessert so die Dichtleistung des gesamten Rohrleitungssystems.
3. Der Halsschweißflansch ist für eine Vielzahl von Medien geeignet, einschließlich korrosiver Chemikalien und organischer Lösungsmittel. Darüber hinaus kann die Leistung über einen weiten Temperaturbereich stabil gehalten werden, wodurch es für verschiedene komplexe Industrieumgebungen geeignet ist.
4. Der Halsschweißflansch besteht aus hochwertigem PVDF-Material und verfeinerten Herstellungsprozessen und weist eine hervorragende Haltbarkeit auf. Es kann auch unter rauen Arbeitsbedingungen langfristige Stabilität und Zuverlässigkeit aufrechterhalten und so die Wartungskosten senken.

Applications

01 / 01

Chemische Industrie

Chemische Industrie

In der chemischen Produktion müssen einige Prozesse unter Hochtemperaturbedingungen durchgeführt werden. PVDF-Material weist eine gute Hochtemperaturbeständigkeit auf und kann bei höheren Temperaturen stabile mechanische Eigenschaften und chemische Stabilität beibehalten. Daher eignen sich PVDF-Flansche mit Schweißhals für Rohrleitungsverbindungen unter Hochtemperaturbedingungen und stellen sicher, dass die Rohrleitungen auch in Hochtemperaturumgebungen normal funktionieren können. In der chemischen Produktion werden hohe Anforderungen an die Sauberkeit von Rohrleitungen gestellt, und die glatte Oberflächengestaltung von PVDF-Flanschen mit Schweißhals macht die Reinigung und Wartung einfacher und bequemer. Dies trägt dazu bei, Ausfallzeiten während des Produktionsprozesses zu reduzieren und die Produktionseffizienz zu verbessern. Der Prozessablauf in der Chemieproduktion ist oft komplex und variabel, zudem werden hohe Anforderungen an Rohrleitungsverbinder gestellt. PVDF-Flansche mit Schweißhals weisen eine hohe Festigkeit und Steifigkeit auf, halten höheren Druck- und Stoßbelastungen stand und können an verschiedene komplexe Prozessanforderungen angepasst werden.
