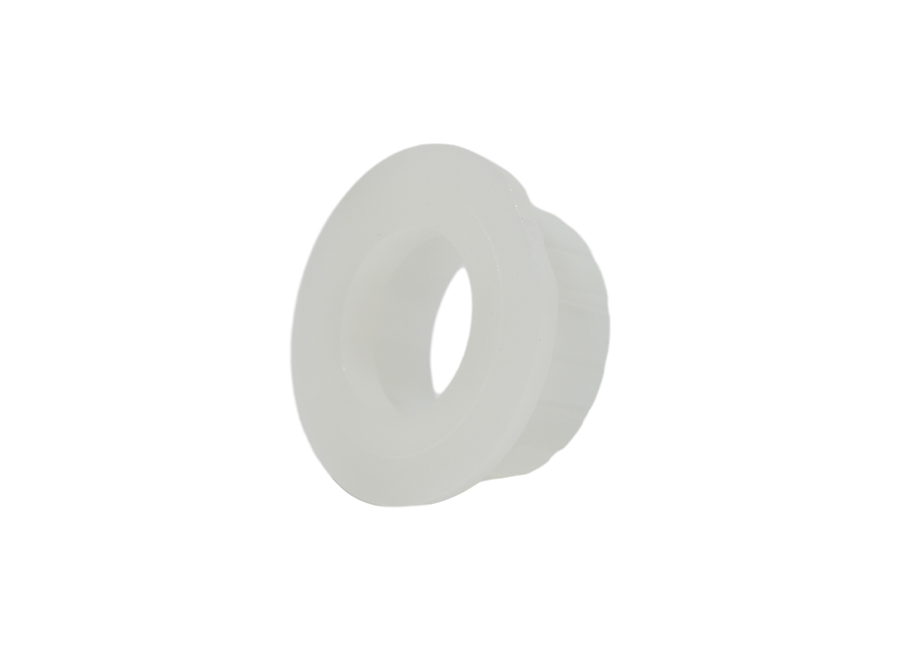

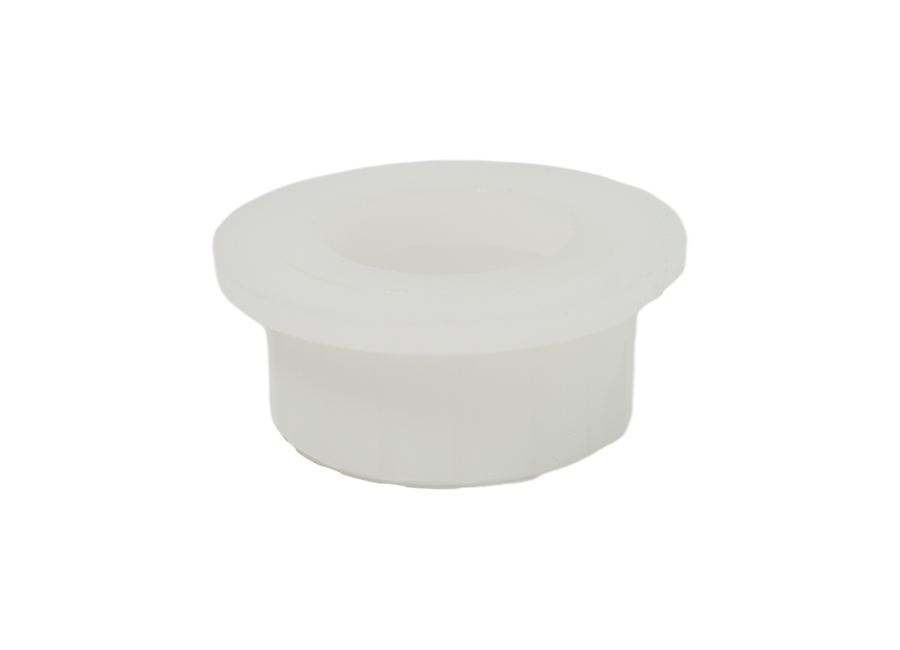

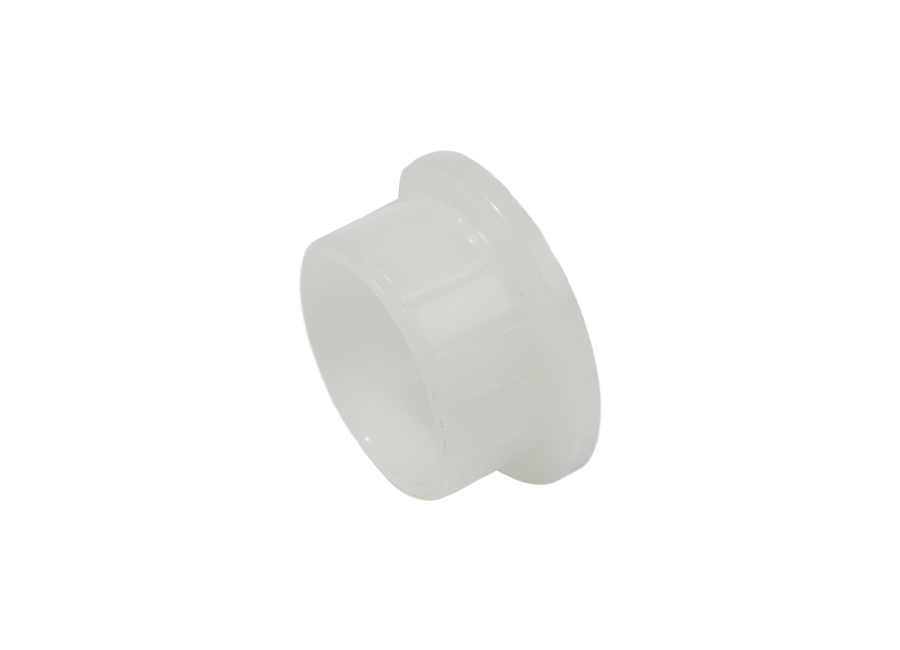

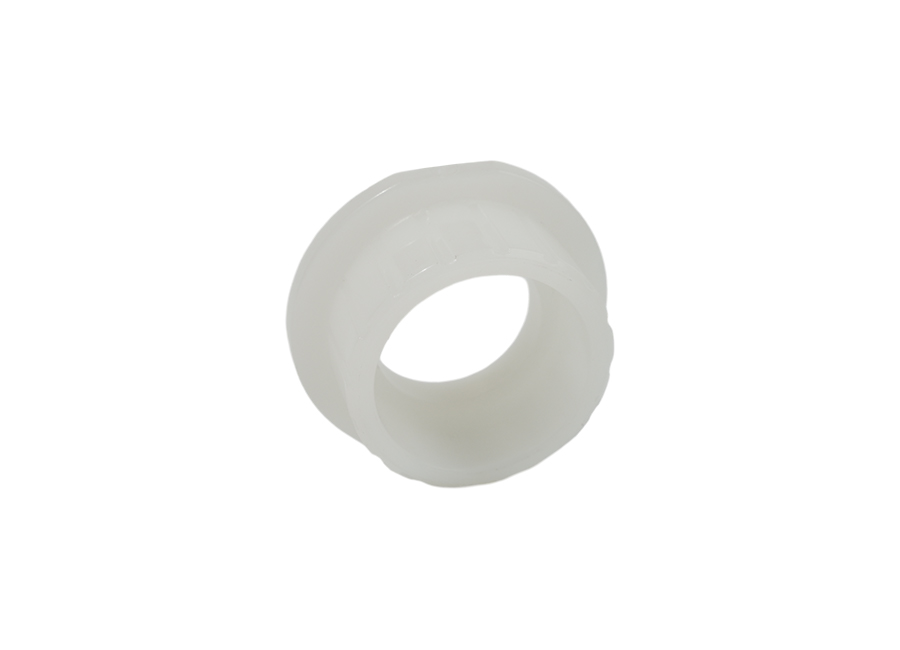

PVDF-Stummelende

Das Stummelende in PVDF-Rohrverbindungsstücken ist eine Verbindungskomponente, die hauptsächlich zum Verbinden verschiedener Teile des PVDF-Rohrleitungssystems oder mit anderen Geräten oder Rohrleitungssystemen verwendet wird. Es besteht aus PVDF-Material, das eine hervorragende Korrosionsbeständigkeit und chemische Stabilität aufweist und sich daher für verschiedene industrielle Anwendungsumgebungen eignet. Normalerweise gibt es mehrere Arten von Stummelenden, darunter Blindflansche, Schweißflansche, Gewindeflansche und flachgeschweißte Flansche usw.

  • PVDF-Stummelende
  • PVDF-Stummelende
  • PVDF-Stummelende
  • PVDF-Stummelende
  • PVDF-Stummelende

Name: PVDF-Stummelende

Material: PVDF

Druckbewertung: 0,6 MPa, 1,0 MPa

Anschluss: Gewinde

Farbe: Weiß

Norm: ISO 10931

Dichte: 1,17–1,79 g/cm³

Schmelzpunkt: 172°C

Langzeitarbeitstemperaturbereich: -40 bis 150 °C

Wärmeformbeständigkeitstemperatur: 112–145 °C

Sauerstoffindex: 46 %

Kristallinität: 65 %~78 %

Product parameter introduction
PVDF-Stummelende
Stub-Ende
Nominale äußere
Durchmesser
De
Außendurchmesser
D1
Außendurchmesser
D2
Flanschdurchmesser
D3
Flanschdicke
H1
H2 r Mindestgesamtlänge
32 32 26.6 70 14 16 3 60
40 40 33.2 80 14 16 3 60
50 50 41.6 90 14 18 3 60
63 63 52.6 105 16 18 3 80
75 75 62.6 122 16 21 3 30
90 90 75.0 138 17 20 4 80
110 110 91.8 158 18 25 4 85
125 125 104.2 158 25 26 4 85
140 140 116.8 188 25 28 4 100
160 160 133.4 212 25 28 4 100
180 180 150.2 212 30 30 4 100
200 200 166.8 268 32 40 4 120
225 225 187.6 268 32 30 4 120
250 250 208.6 320 35 40 4 120
280 280 233.6 320 35 30 4 120
315 315 262.8 370 35 40 4 120
355 355 296.0 430 40 40 6 150
400 400 333.6 482 46 45 6 150
450 450 389.0 530 56 50 6 180
500 500 432.2 585 60 50 6 180
560 560 490.0 635 64 50 6 200
630 630 560.0 685 68 50 6 210
PVDF-Stummelende advantages

1. Niedrige Wasserabsorptionsrate, die nicht leicht durch Feuchtigkeit in Feucht- oder Wasseraufbereitungsanwendungen beeinflusst wird, behält stets stabile Leistung und Abmessungen bei, starke Stabilität, wird nicht leicht durch Umweltfaktoren und Medien beeinflusst und hat eine lange Lebensdauer.
2. Widersteht verschiedenen korrosiven Medien, einschließlich Säure- und Alkalilösungen, organischen Lösungsmitteln und Oxidationsmitteln, und kann langfristig mit korrosiven Medien in Kontakt kommen, ohne sich aufzulösen, zu korrodieren oder zu verformen.
3. Hat eine gute Hochtemperaturbeständigkeit, kann seine Festigkeit und Stabilität auch in Hochtemperaturumgebungen beibehalten und ist für Anwendungen unter Hochtemperatur-Prozessbedingungen geeignet.
4. PVDF-Material ist einfach zu verarbeiten und zu formen, eignet sich für die Anforderungen verschiedener komplexer Rohrleitungssysteme und kann entsprechend spezifischer Designanforderungen angepasst werden.
5. Hat eine gute Beständigkeit gegen ultraviolettes Licht, ultraviolette Strahlung führt zu Alterung, Verfärbung oder Zersetzung von Kunststoffmaterialien, während PVDF-Bolzenenden durch ultraviolette Strahlung, die häufig in Rohrleitungssystemen oder Geräten im Freien verwendet wird, nicht leicht altern oder verfärben.
6. Hat eine hervorragende elektrische Isolationsleistung, kann den Stromfluss in elektrischen Geräten oder Rohrleitungssystemen wirksam verhindern, Stromlecks oder den Verlust von Dielektrikum verhindern, das Risiko von Geräteschäden oder Bränden und anderen elektrischen Unfällen verringern, geeignet für elektrische Geräte oder Rohrleitungssysteme, die einen Isolationsschutz erfordern.

Applications
01 / 04
  • Chemische Produktion und Verarbeitung
  • Halbleiterfertigung
  • Wasseraufbereitung
  • Pharmazeutische Industrie
Chemische Produktion und Verarbeitung
Bei der Produktion und Verarbeitung von Chemikalien ist es häufig erforderlich, mit verschiedenen korrosiven Medien und Chemikalien umzugehen. Die hervorragende Korrosionsbeständigkeit von PVDF-Flanschköpfen ermöglicht es ihnen, einer Vielzahl von korrosiven Medien wie Säure- und Alkalilösungen, organischen Lösungsmitteln und Oxidationsmitteln beim Anschluss verschiedener chemischer Geräte wie Reaktoren, Destillationskolonnen und Lagertanks standzuhalten. Dadurch wird ein sicherer Transport und eine sichere Verarbeitung der Medien gewährleistet.
Learn More
Halbleiterfertigung
Im Halbleiterfertigungsprozess werden PVDF-Flanschköpfe häufig zum Verbinden verschiedener chemischer Transportleitungen verwendet, beispielsweise für Reinstwasser, Säure- und Alkalilösungen sowie korrosive Gase. Aufgrund der chemischen Stabilität und Inertheit von PVDF kann sichergestellt werden, dass das Rohrleitungssystem keine schädlichen Substanzen freisetzt oder die Umgebung der Halbleiterproduktion verunreinigt.
Learn More
Wasseraufbereitung
Im Wasseraufbereitungsprozess werden PVDF-Flanschköpfe zum Anschluss verschiedener Aufbereitungsgeräte wie Filter, Umkehrosmosemembranen und Flotationsgeräte verwendet. Die Korrosionsbeständigkeit und chemische Stabilität der PVDF-Flanschköpfe ermöglichen es ihnen, verschiedenen Chemikalien und Behandlungen zu widerstehen, die im Wasseraufbereitungsprozess verwendet werden, und stellen so die Wirksamkeit der Wasserqualitätsaufbereitung und den stabilen Betrieb der Ausrüstung sicher. Beispielsweise können in einer Kläranlage PVDF-Flanschköpfe zur Verbindung der Gastransportleitungen in der Flotationsanlage verwendet werden, um den Gastrenneffekt während des Abwasseraufbereitungsprozesses sicherzustellen.
Learn More
Pharmazeutische Industrie
In der Pharmaindustrie werden PVDF-Flanschköpfe üblicherweise zur Verbindung verschiedener Produktionsanlagen wie Reaktoren, Separatoren und Trockner verwendet, um die Reinheit und Sicherheit der Medikamente zu gewährleisten. Beispielsweise können in einer pharmazeutischen Fabrik PVDF-Flanschköpfe zur Verbindung der Mischer und Wärmetauscher in den Reaktoren verwendet werden, um die Stabilität und Zuverlässigkeit der Arzneimittelmisch- und Erhitzungsprozesse sicherzustellen.
Learn More
